Slim SAS SFF-8654

• Suport de 8 carrils (versió de 74 pins): fins a 8 carrils per connector - 64Gbps (PCIE 4.0 x8) o 180 Gbps (SAS-4)
• Suport de 4 carrils (versió de 38 pins): interconnexió compacta de 4-carrils per a l'encaminament intern amb espais limitats
• PCIE4.0 + Compatible amb SAS-4: 16GT/s (PCIE 4.0) i 22,5 Gbps (SAS-4) amb compatibilitat enrere
• Tri-Mode Natiu: porta els protocols SAS, SATA i NVME pel mateix cable quan s'utilitza amb controladors Tri-mode
• Factor de forma petit: 25-35% més petit que els connectors SFF-8643/8644, permetent una alta densitat de ports
• Variants interna (sense pestell) i externa (pesell metàl·lic).: mateixa petjada de connector, retenció diferent
• Endollable-calent: suport estàndard d'intercanvi-en calent SAS/SATA/NVME en plans posteriors capaços

1. 8-Carrils en un connector prim - Doble l'amplada de banda per port
Els cables SFF-8643/8644 heretats arriben com a màxim a 4 carrils (4x). La versió SFF-8654 74-pin ofereix 8 carrils en un connector un 30% més petit. Avantatge: un sol cable ara porta PCIE 4.0 x8 (128 Gbps) o SAS-4 ports amples (180 Gbps) - perfecte per a SSDS NVME de dos-ports o JBOD externs d'alta densitat. Evidència: estàndard als HBA de tres modes Broadcom 9600-24i, 9600-16i.

2. Admet protocols mixts - Un cable, qualsevol unitat
Utilitzeu el mateix cable per a les unitats SAS HDDS, SATA SSDS i NVME U.2/U.3. No hi ha cap re-cablejat quan canvieu la tecnologia de la unitat. Avantatge: simplifiqueu l'inventari - un número de peça per a totes les connexions.

3. Interna o externa - Mateixa família de connectors
Els cables SFF-8654 interns tenen un petit pestell de plàstic per a l'encaminament dins dels servidors. Les versions externes afegeixen un pestell metàl·lic resistent, dits EMI i pestanya. Avantatge: podeu utilitzar la mateixa empremta de PCB tant per a aplicacions internes com externes, només escollint el connector d'acoblament adequat. Evidència: Dell Power Edge 15G, HPE ProLiant Gen11, Supermicro X13 utilitzen SFF-8654 per a tots dos.

4. 85Ω Opcions per aPCIE4.0 (16GT/s) Integritat del senyal
SFF-8654 es pot construir amb una impedància diferencial de 85Ω (especificació PCIE) o 100Ω (especificació SAS). Per als plans posteriors de connexió directa NVME, els cables de 85Ω mantenen l'obertura dels ulls a 16GT/s. Avantatge: No hi ha pèrdua de senyal ni reducció de marge quan s'utilitza PCIE 4.0 SSDS.

5. Longitud-Parells coincidents perNVMERedundància de dos-ports
Per a NVME de -port dual, heu de mantenir una longitud elèctrica idèntica als camins redundants. Els cables SFF-8654 es poden construir amb una coincidència de longitud de precisió (marca de temps o mesura). Avantatge: cap penalització de rendiment en configuracions actives-de port dual.

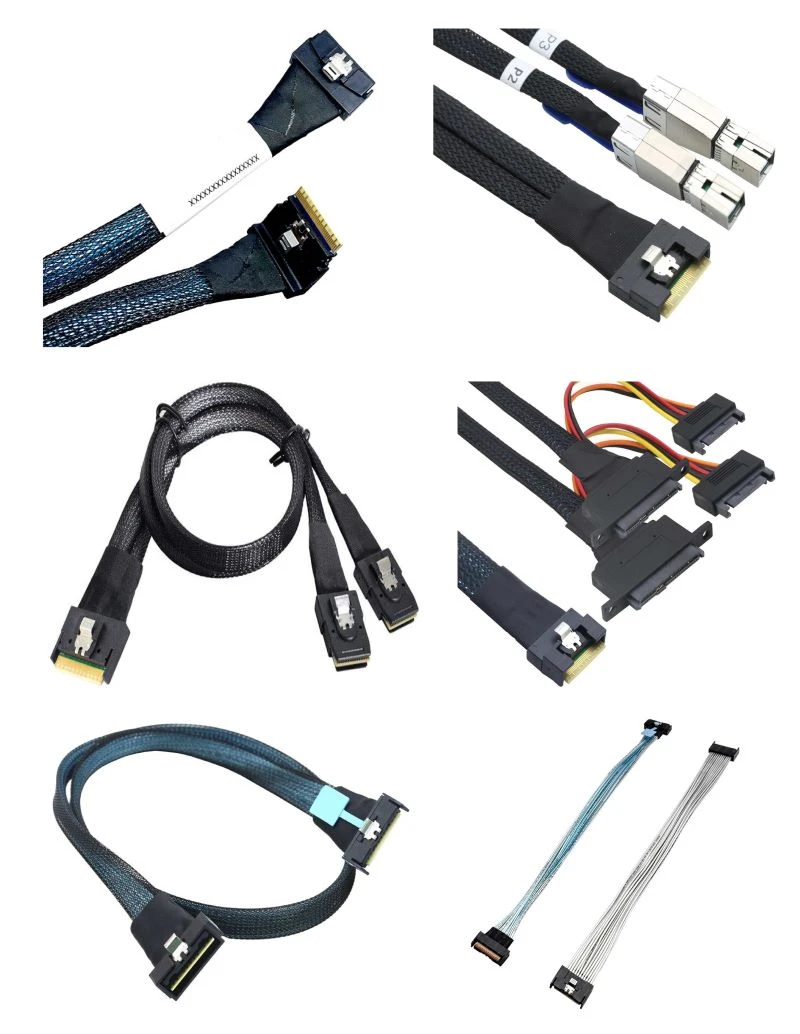

• Recompte de carrils: 4 carrils (38 pins) o 8 carrils (74 pins)
• Tipus de cable: Pla/rodon intern (pescat de plàstic) o blindat extern (pesall metàl·lic)
• Impedància: 85Ω (PCIE) o 100Ω (SAS)
• Longitud del cable: 0,2 m a 1,5 m intern; 1m a 5m coure exterior; òptica activa externa de fins a 30 m
• Orientació del connector: endoll recte,-angle recte o muntatge-de selló (tauler-a-tauler)
• Material de la jaqueta: PVC (general), TPE (flexible), LSZH (plen)
• Color: negre, blau, gris - personalitzat per a la identificació de la longitud
• Tirar de la pestanya: Ampliat (versió externa)
• Embalatge: bobines a granel, bosses individuals anti-estàtiques, caixes de venda al detall

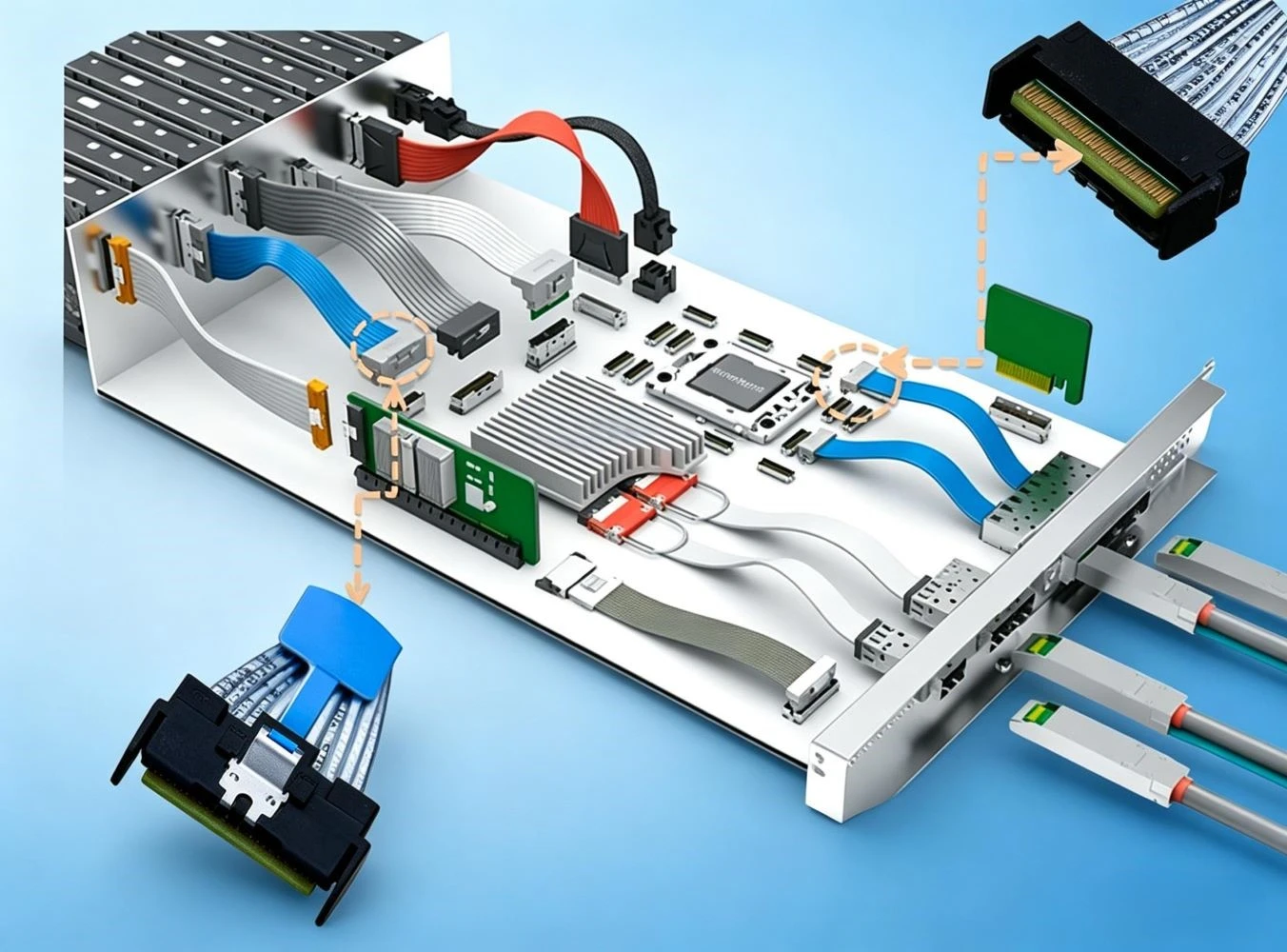

• NVMEPla posterior U.2/U.3 a HBA: connecteu un HBA tri-mode a una gàbia d'unitats NVME-de connexió directa
• SAS-4 JBOD extern: Enllaceu el servidor a un allotjament d'emmagatzematge SAS-4 d'alt rendiment-
• PCIEExpansió 4.0/5.0: Transporta el senyal PCIE al xassís extern (p. ex., GPU sobre PCIE)
• Enrutament intern del servidor d'alta-densitat: sistemes 1U/2U amb diversos cables 8654 de 8 carrils
• Hiper node d'emmagatzematge a escala: Trineus d'emmagatzematge OCP amb cablejat intern SFF-8654 a les plaques d'accionament
• Extensió òptica activa: abast molt llarg (10-30m) per a piscines d'emmagatzematge separades

1.Mike R., maquinari DevOps a Virgínia
"Pla posterior Broad com 9600-24i + 24-badia U.3. SFF-8654 de 8 carrils utilitzat per a cada connector de grup de 4 unitats. 74-pins se sent petit però enganxat positivament. PCIE 4.0 negociat a 16GT/s per carril. Funciona a la calor però perfectament dins de les especificacions".

2.Jessie L., Arquitecta d'emmagatzematge a Texas
"Laboratori de proves de NVME sobre teixit. S'han utilitzat cables de coure SFF-8654 externs de 5 m entre el servidor i el JBOD. SAS-4 complet de 8 carrils (22,5 Gbps): no hi ha errors CRC en 3 dies. El pestell metàl·lic és més petit que SFF-8644, però encara se sent sòlid".

3.Sarah K., OEM del servidor a Taiwan
"Servidor Gen 11 intern. Placa base SFF-8654 a la placa posterior SFF-8654. L'endoll d'angle recte del costat de la placa base va netejar una àrea DIMM plena. Ordre de producció massiva de 0,5 m plans de 8 carrils: qualitat de crimpat i impedància consistents".

4.Dave P., Emmagatzematge de difusió a Nova York
"SAN d'edició de 8K. Controlador a carcassa flaix - 20m SFF òptic actiu-8654. Va passar per la safata de cables del sostre amb CAT6 i carrils d'alimentació - sense interferències. 8 a PCIE de 16GT/s, ample de banda complet per a la reproducció Avid multistream."

5.Priya K., Emmagatzematge HPC a l'Índia
"Sistema de fitxers paral·lel Lustre. 8-carril 8654 que connecta els nodes de capçalera a cables de coure NVME target. 3m, versió de 85Ω per a PCIE 4.0. Un radi de corba molt petit - s'adapta a un xassís de 2U ple de gent. Cost menys que l'òptic a aquesta distància".

• Forma de pagament: Targeta de crèdit o T/T (opcional per a grans quantitats). Western Union PayPal
• El pagament T/T generalment admet el pagament per avançat del 100%.
• Termini d'execució: normalment en 5-10 dies hàbils després de rebre el pagament.
• Política de mostra: sempre hi ha mostres disponibles per a cada model per a productes estàndard.
• Les mostres poden estar a punt en 3-5 dies hàbils un cop rebut el pagament.
• Port d'enviament: Shenzhen, Xina.
