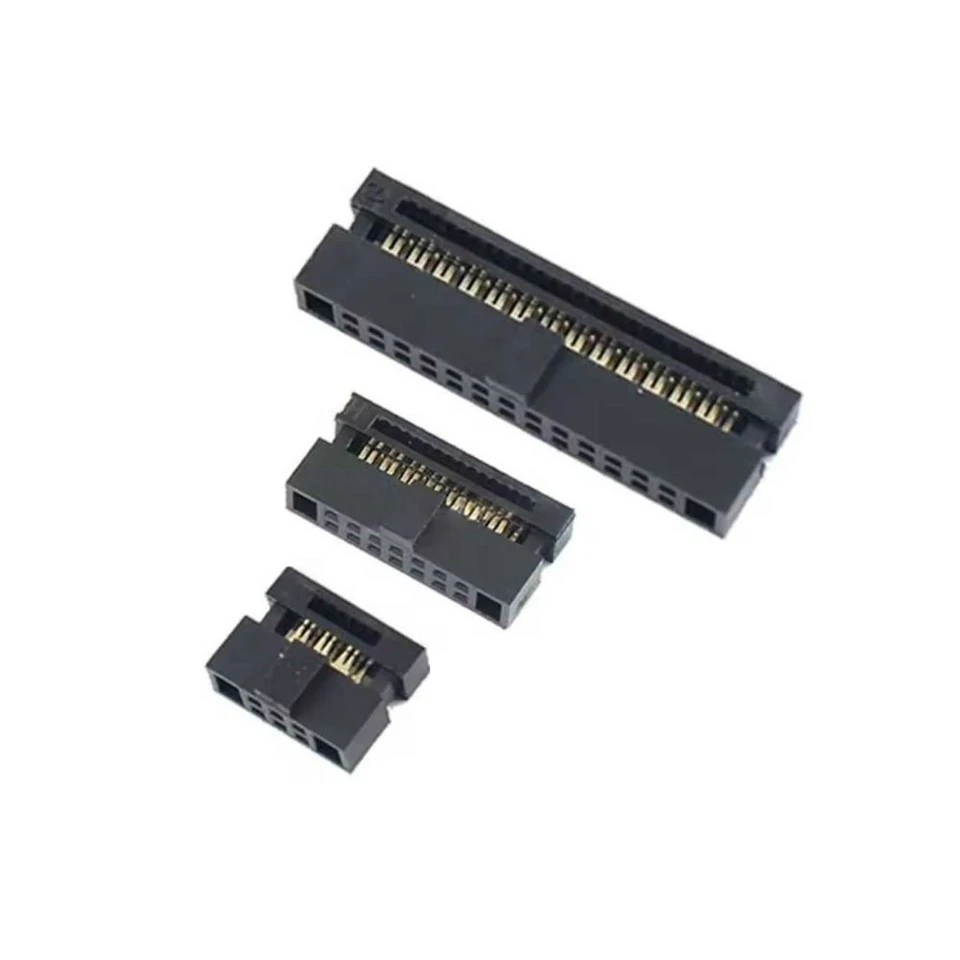

IDC de pas de 1,27 mm

Nota:Disponible amb alleujament de tensió, opcions de polarització i pestells d'expulsió. El gruix del xapat personalitzat i els agulles de posicionament disponibles.

1. Connector IDC compacte de pas de 1,27 mm per a cable de cinta d'alta-densitat
Disposa d'un pas d'-estalvi d'espai d'1,27 mm (0,050 polzades) que admet de 6 a 100 posicions de contacte (números parells) - ideal per a interconnexions de cable de cinta d'alta- densitat. Perfecte per a equips de telecomunicacions, sistemes d'emmagatzematge de dades, controls industrials i perifèrics informàtics.

2. Terminació d'IDC per a un muntatge ràpid i amigable amb eines-
La terminació del contacte de desplaçament d'aïllament (IDC) elimina el pelat de cables - només cal que premeu el cable de cinta al seu lloc per a connexions ràpides i fiables. Compatible amb cable de cinta plana de 1,27 mm de pas (28 AWG), reduint el temps de muntatge i els costos de mà d'obra per a una producció de gran-volum.

3. Rendiment elèctric fiable per a la transmissió de senyals
Valorat a 1 A per contacte amb 100 V AC/DC - ideal per a aplicacions de transmissió de senyal. Resistència de contacte Menor o igual a 20 mΩ, resistència d'aïllament superior o igual a 1000 MΩ i resistència dielèctrica de 500 V AC durant 1 minut garanteixen un rendiment elèctric constant i segur.

4. Carcassa d'alta -temperatura amb classificació de flama UL94V-0
La carcassa modelada amb PBT o PA6T amb qualificació de flama UL94V-0 ofereix una excel·lent estabilitat tèrmica i seguretat contra incendis. Dissenyat per a un rendiment fiable en entorns exigents, des de centres de dades fins a sistemes d'automatització industrial.

• Posicions de contacte: estàndard de 6 a 100 pins (números parells), recomptes personalitzats disponibles

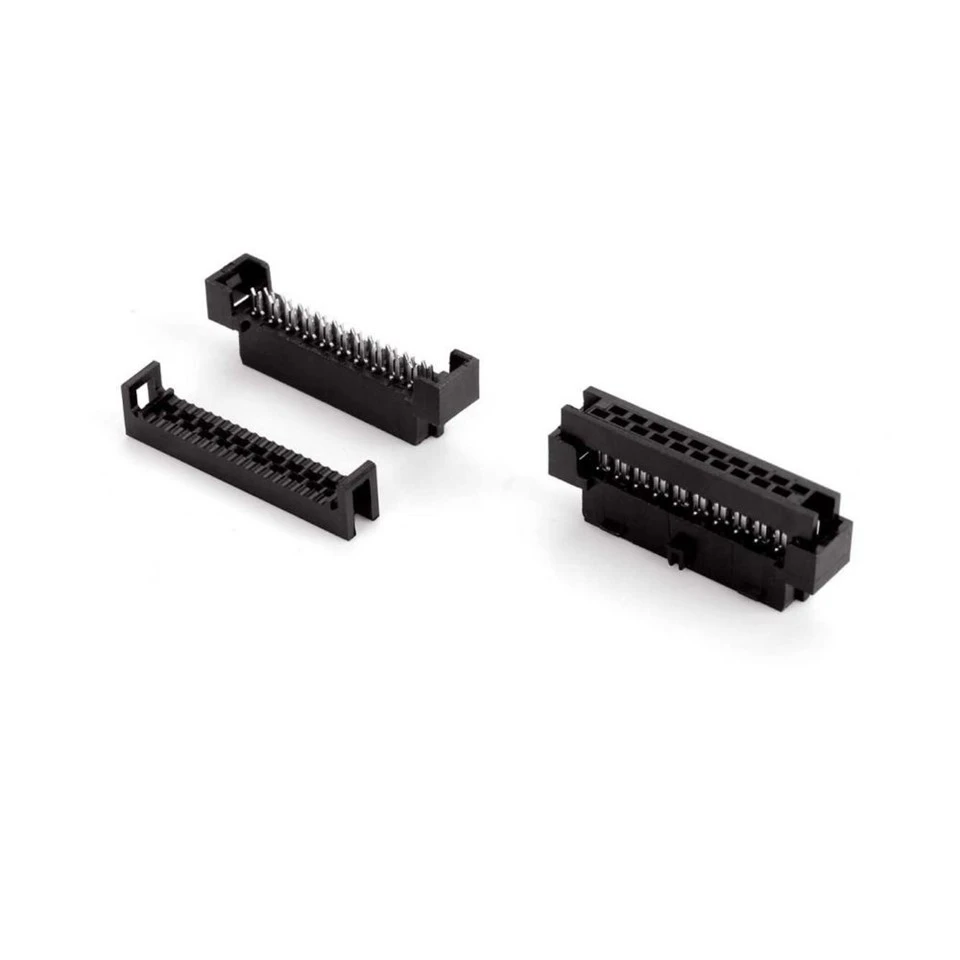

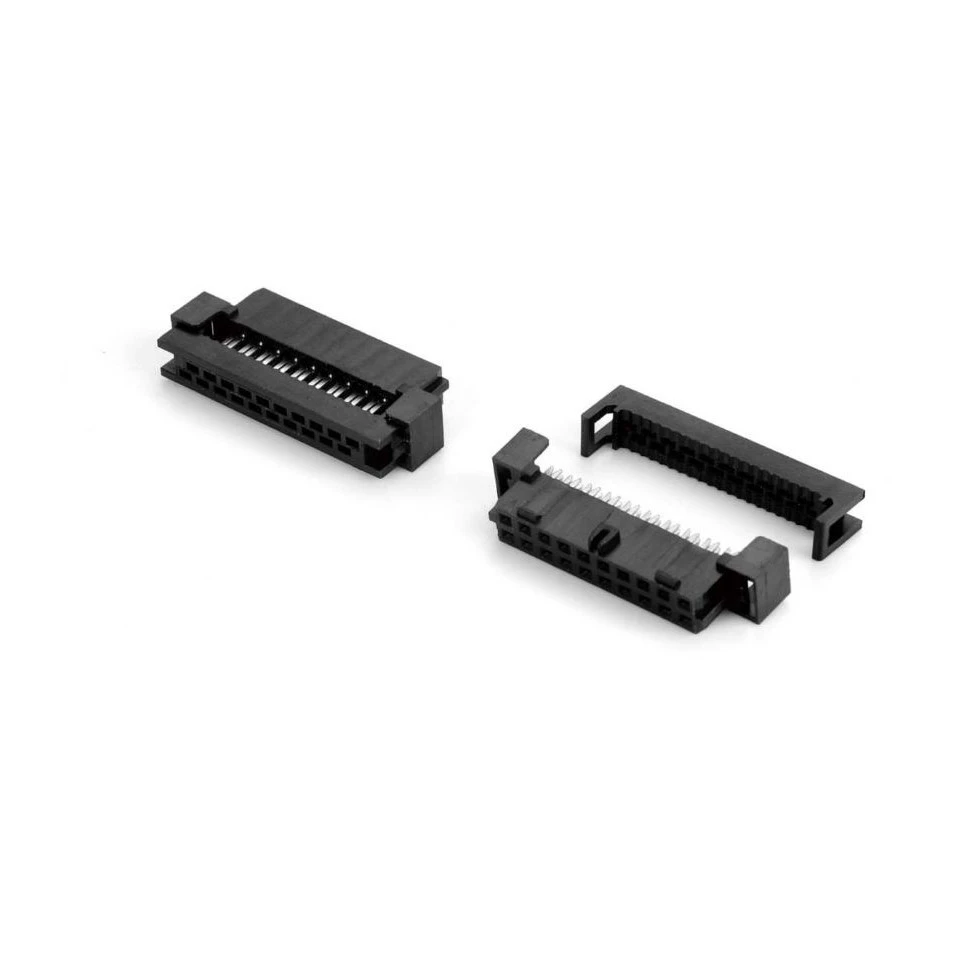

• Tipus de connectors: presa IDC (femella), capçalera IDC (mascle), transició de la vora de la targeta
• Estils de muntatge: muntatge per cable (penjada lliure), muntatge per PCB (-forat passant, SMT), angle-recte (90 graus) o vertical
• Revestiment de contacte: Flaix daurat (0,1 μm), or selectiu (0,3-0,8 μm), or complet (1 μm+) o llauna brillant
• Configuracions de capçalera: passador recte, -angle recte, SMT, amb o sense pestells d'expulsió
• Característiques del sòcol: clips d'alleujament de tensió, ranures de polarització, compatibles amb cadena-margarida
• Opcions de cable: Cinta plana estàndard, cinta de parell trenat o conjunts de cables personalitzats
• Polarització: polarització de projecció central, polarització desplaçada o teclat personalitzat
• Característiques especials: versions en cadena-daisy, capacitat-daisy, tira de pestanyes per desconnectar fàcilment
• Codificació de colors: Gris (estàndard), negre, blanc o colors personalitzats per a la identificació

Solucions IDC d'alta-densitat per a sistemes electrònics compactes

• Control i automatització industrial: S'utilitza en mòduls PLC, ordinadors industrials i panells de control on les connexions de cable de cinta d'alta{0}}densitat són essencials per connectar múltiples senyals d'E/S en un espai limitat del panell, amb la terminació IDC que permet un muntatge ràpid i un cablejat de camp coherent.
• Equips de comunicació de dades: implementat en commutadors de xarxa, encaminadors i panells de connexió per a connexions internes de placa-a-placa, proporcionant una transmissió de senyal fiable per a interfícies Ethernet, sèrie i de control a la infraestructura de telecomunicacions.
• Dispositius mèdics i equips de diagnòstic: Integrat en sistemes de monitorització de pacients, equips d'imatge i dispositius de diagnòstic portàtils on les connexions compactes i fiables són essencials per a l'adquisició de dades i el processament del senyal en entorns clínics.
• Instruments de prova i mesura: S'utilitza en oscil·loscopis, registradors de dades i equips de prova automatitzats per connectar controls del panell frontal, interfícies de visualització i mòduls interns amb connexions repetibles i fiables a través de milers de cicles d'aparellament.
• Electrònica de consum i IoT: s'ha implementat en dispositius domèstics intel·ligents, passarel·les IoT i aparells de consum on les connexions internes d'alta{0}}densitat redueixen l'empremta de PCB alhora que mantenen un rendiment fiable per a aplicacions sensibles a costos-.

1.Michael Chen, enginyer de controls, sistemes d'automatització de fàbriques
"Estandarditzat en endolls IDC d'1,27 mm per a tots els nostres mòduls d'E/S PLC. Els connectors de 50 posicions gestionen tots els senyals de camp en una empremta compacta, i la terminació IDC ha reduït el nostre temps de muntatge en un 60% en comparació amb els connectors de crimpat".

2.Sarah Wang, dissenyadora de maquinari, fabricant d'equips de xarxa
"Essencial per als dissenys de la placa posterior de l'interruptor. Les capçaleres de 100-pins proporcionen interconnexions de plaques d'alta-densitat, i els tancaments d'expulsió garanteixen un aparellament segur en entorns de telecomunicacions d'alta vibració".

3.Robert Zhang, enginyer de dispositius mèdics, sistemes de diagnòstic
"S'utilitza als nostres monitors de pacients portàtils per a connexions de cable de cinta interns. El pas d'1,27 mm estalvia espai crític de PCB mentre que els contactes xapats d'or-mantenen la integritat del senyal per a un seguiment precís dels signes vitals".

4.Lisa Park, responsable d'enginyeria de proves, prova de semiconductors
"Crític per als nostres accessoris de prova de producció. Els endolls compatibles-margarides permeten connectar diverses plaques en sèrie i les capçaleres SMT suporten milers de cicles d'aparellament en equips de prova automatitzats".

5.David Liu, dissenyador d'aviònica, sistemes aeroespacials
"Especificat als nostres enregistradors de dades de vol per a connexions internes. El pas d'1,27 mm aconsegueix la densitat que necessitem en badies d'aviònica compactes, i l'alleujament de la tensió garanteix un funcionament fiable mitjançant vibracions extremes i cicles tèrmics".

• Forma de pagament: Targeta de crèdit o T/T (opcional per a grans quantitats). Western Union PayPal
• El pagament T/T generalment admet el pagament per avançat del 100%.
• Termini d'execució: normalment en 5-10 dies hàbils després de rebre el pagament.
• Política de mostra: sempre hi ha mostres disponibles per a cada model per a productes estàndard.
• Les mostres poden estar a punt en 3-5 dies hàbils un cop rebut el pagament.
• Port d'enviament: Shenzhen, Xina.

Etiquetes populars: 1,27 mm de pas idc, Xina 1,27 mm de pas idc fabricants, proveïdors, fàbrica
